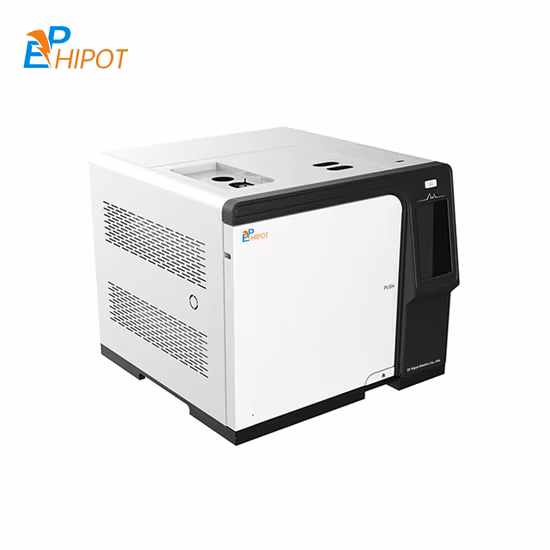

Analizador automático de gases disueltos en aceite de transformador Dga con software

Información básica.

N º de Modelo.	EPGC-20Inteligente
Mostrar	Pantalla táctil LCD
Control	Control por computadora
Peso	0-100 kilos
Fuente de alimentación	CA 220 V.
(Tcd) Temperatura máxima de uso	300 oc
(Tcd) Sensibilidad	Valor S superior a 9000mv.Ml/Mg (Benceno)
(Tcd) Ruido de referencia	Menos 10UV
(Fid) Rango lineal dinámico	10 7
Herramientas y consumibles especiales	Epgc-inteligente
Palabras clave	Analizador de cromatografía de gases y aceite de transformador
Columna cromatográfica	Uno para medir H2, Co, CO2, otro para medir C
(Tcd) Deriva de la línea base	Menos 50UV/30min
(Fid) Temperatura máxima de funcionamiento	400 oc
Repetibilidad del programa de temperatura	Menos que 1%
(Fid) Ruido de referencia	Menos 2*10-14A
(Fid) Límite de detección	5*10-12g/S (N-Hexadecano)
Precisión de visualización	0.1oc
Tasa de elevación del horno	Cualquier programa de plataforma de escenario Aumento de temperatura, hasta
Visualización de la pantalla	Pantalla táctil a color de 7 pulgadas
Paquete de transporte	Cajas de madera contrachapada
Marca comercial	EP Hipot Electrico
Origen	Wuhan, China
Código hs	9030332000
Capacidad de producción	1000/año

Descripción del Producto

Analizador automático de gases disueltos en aceite de transformador, cromatógrafo de gasesInformación general:
El analizador de gases disueltos en aceite de transformador (también llamado: analizador de cromatografía de gases de aceite de transformador) utiliza un método cromatográfico para determinar el contenido de gas disuelto en el aceite de transformador. Es eficaz para las empresas de generación y suministro de energía determinar si hay sobrecalentamiento latente, descarga y otras fallas en los equipos eléctricos llenos de aceite en funcionamiento para garantizar un funcionamiento seguro y eficaz de la red eléctrica. medio. También es un medio necesario para que los fabricantes de equipos eléctricos llenos de aceite realicen inspecciones en fábrica de sus equipos.
Es adecuado para la determinación del contenido de los componentes del gas disuelto en el aceite aislante del sistema eléctrico. El análisis completo del contenido de los 7 componentes del gas disueltos en el aceite aislante se puede completar con una inyección de muestra. La concentración mínima de detección de acetileno es 0,01 ppm y el tiempo de estabilización es menor que el valor inicial estable de 40 minutos.
Composición de los objetos de detección: H2, CO, CO2, CH4, C2H4, C2H6, C2H2.
Estándar de referencia: IEC60599-2015, IEC60567-2011
Características:

• El panel de control adopta un diseño de pantalla táctil a color de 7 pulgadas con visualización intuitiva, contenido rico y fácil operación.
• El sistema de control electrónico del circuito de gas tiene una precisión de control mayor y más precisa. Tiene múltiples modos de control, como corriente constante, presión constante, presión de programa y caudal, lo que logra la digitalización e inteligencia integrales del instrumento y garantiza la repetibilidad y precisión de los resultados del análisis. sexo.
• El proceso cromatográfico con tres señales de detector emitidas al mismo tiempo tiene un buen efecto de separación y alta sensibilidad.
• Función de autodiagnóstico inteligente, el programa puede diagnosticar y proteger el circuito mismo. Cuando el gas portador tiene fugas o pierde gas, la corriente del puente se desconectará automáticamente, lo que mejora la confiabilidad del instrumento.
• El instrumento tiene procedimientos operativos inteligentes como autoverificación de encendido, aumento automático de temperatura, encendido FID y TCD más flujo de puente. Después del encendido, puede alcanzar rápidamente un estado estable y realizar análisis de muestras sin ninguna operación.
• Puede operar el instrumento de forma remota, observar espectros, consultar datos y calibrar de forma remota a través de la red.

Método de prueba de detección de composición de gas y aceite de transformador

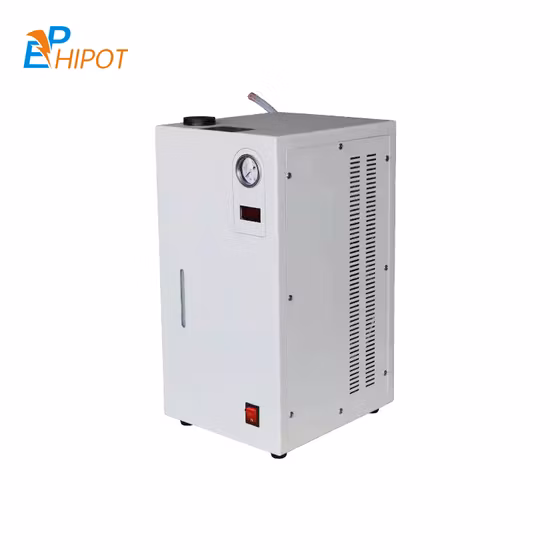

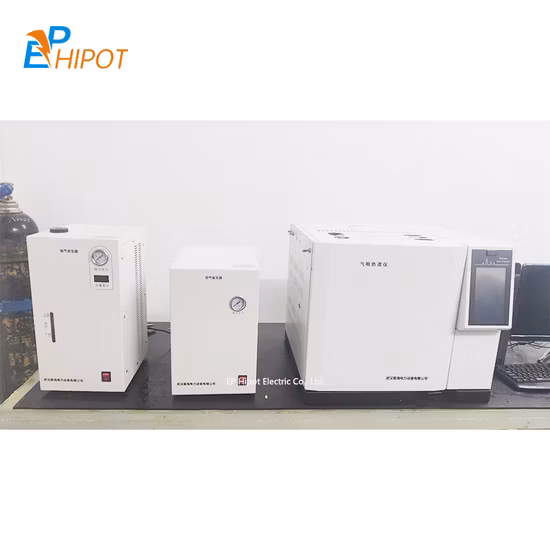

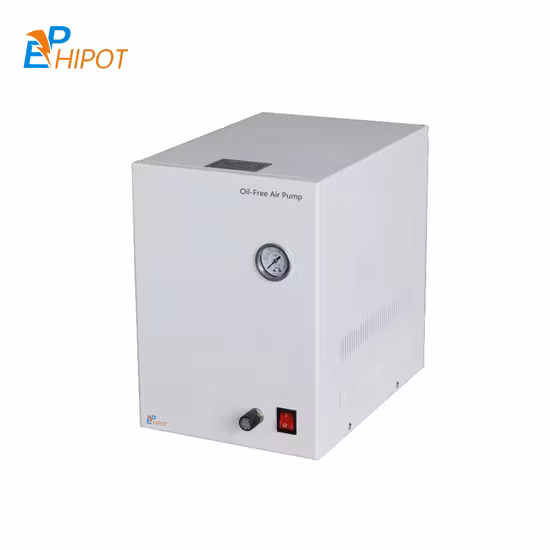

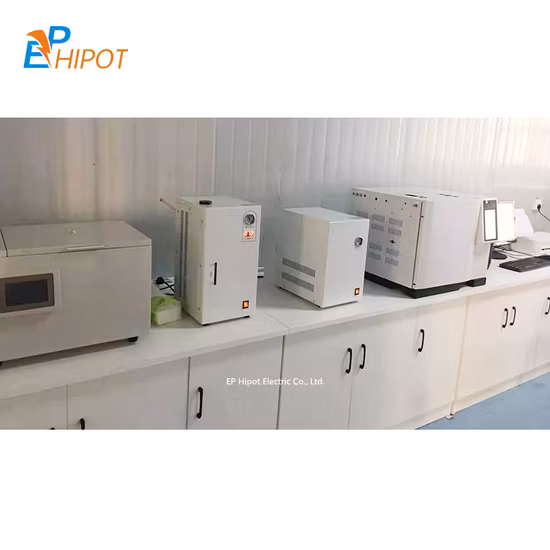

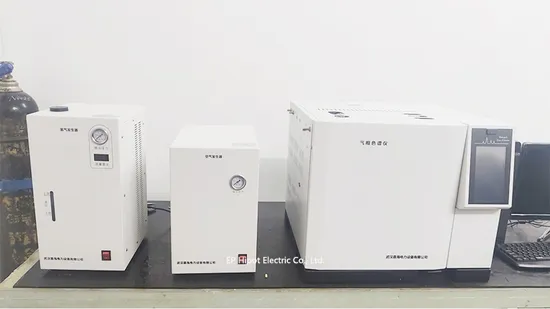

1. Encienda las tres fuentes de gas: gas portador, hidrógeno y aire en secuencia, ajuste la presión de salida de las tres fuentes de gas a los valores normales (gas portador 0,4 Mpa, hidrógeno 0,3 Mpa, aire 0,4 Mpa), ventile durante unos diez minutos. y encienda el host del cromatógrafo. En el estado de control inteligente predeterminado, la estación de trabajo cromatográfica completa automáticamente la autoverificación de los parámetros de las condiciones de trabajo y el instrumento de control completa automáticamente las operaciones de calentamiento, encendido y adición de flujo de puente hasta que indique entrar en el "estado de análisis"

2. Haga una plantilla: use una tarjeta cuantitativa de 1 ml para tomar la fase de entrada del gas de calibración y obtener el mapa. Después de procesar el mapa, complete la concentración de gas de calibración en la tabla correspondiente, use el método de normalización para obtener el factor de corrección, una vez obtenido el factor, cambie al método de oscilación y guárdelo como plantilla.

3. Tratamiento de la muestra de aceite: Utilice una jeringa de vidrio de 100 ml para tomar una muestra de aceite de 40 ml, apriete la tapa de goma para sellar y extraiga el aire. Use una jeringa de vidrio de 5 ml para tomar 5 ml de gas nitrógeno, séllela con una tapa de goma e inserte una aguja de dos vías, inyecte 5 ml de nitrógeno en la muestra de aceite de una jeringa de vidrio de 100 ml, coloque la muestra de aceite en el agitador, mantenga el temperatura a 50 grados, oscilar durante 20 minutos y permanecer quieto durante 10 minutos. Luego sáquelo, use una jeringa de vidrio de 5 ml para extraer el gas, lea el volumen desgasificado y regístrelo.

4. Medición de muestra de aceite: use una tarjeta cuantitativa de 1 ml para extraer 1 ml de petróleo y gas, introdúzcalo en el cromatógrafo y haga clic en iniciar. Una vez obtenido el mapa, importe la plantilla, procese el mapa, complete el volumen del gas extraído, la temperatura y el volumen de la muestra de aceite y calcule el resultado para obtener la concentración de petróleo y gas.

Especificación del analizador de cromatografía de gases para aceite de transformador:

Analizador	Pantalla táctil a color de 7 pulgadas, cambio de inglés, diálogo inteligente hombre-máquina
	Control de temperatura: 4ºC~450ºC por encima de la temperatura ambiente, refrigeración con nitrógeno líquido: -80ºC-400ºC
	Precisión del control de temperatura de la caja de columnas: ±0,02ºC
	Precisión de visualización: 0,1ºC
	Velocidad de elevación del horno: aumento de temperatura del programa de plataforma de cualquier etapa, hasta 120 ºC/min
	Repetibilidad del programa de temperatura: ≤1%
Detector de llama de hidrógeno (FID)	Temperatura máxima de funcionamiento 400ºC
	Límite de detección: 5×10-12g/s (n-hexadecano)
	Deriva de la línea base: ≤1×10-13A/30 min (después de que el instrumento esté estable durante 2 horas)
	Ruido de referencia: ≤2×10-14A
	Rango lineal dinámico: 107
Detector de conductividad térmica (TCD)	Temperatura máxima de uso 300ºC
	Sensibilidad: Valor S ≥9000mv.ml/mg (benceno)
	Deriva de la línea base: ≤50uv/30min
	Ruido de referencia: ≤10uv
	Rango dinámico: 105
columna cromatográfica	Para aceite de transformador, uno para medir H2, CO, CO2, uno para medir CH4, C2H4, C2H6, C2H2 y uno para la columna de referencia TCD.
Ni conversión de horno	Convierta trazas de CO CO2 a CH4 y responda en FID
Herramientas y consumibles especiales.	Para EPGC-INTELIGENTE
